ما هي المواصفات التي تحدد مضخة معالجة البتروكيماويات الموثوقة؟

اختيار الأمثل مضخة عملية البتروكيماويات يتطلب فهمًا عميقًا لديناميكيات الموائع وعلوم المواد ومعايير الامتثال للصناعة. بالنسبة لفرق المشتريات الهندسية ومشغلي المصانع، تحدد المواصفات الفنية الموثوقية التشغيلية وفترات الصيانة وإجمالي تكاليف دورة الحياة في بيئات المعالجة الكيميائية كثيرة المتطلبات. يتناول هذا الدليل الشامل معايير الاختيار الحاسمة وأطر الامتثال وتقنيات المضخات المتقدمة المصممة خصيصًا للتطبيقات الصناعية.

معايير الصناعة وأطر الامتثال

API 610 مقابل معايير ANSI/ASME

تعمل الصناعات البترولية والكيميائية وفقًا لمعايير المعدات الصارمة التي تضمن السلامة وقابلية التبادل. يعد فهم الفرق بين هذه الأطر أمرًا ضروريًا لتطوير المواصفات.

مواصفات مضخة العملية API 610 تحكم مضخات الطرد المركزي للخدمة الشاقة في تطبيقات البترول والبتروكيماويات والغاز الطبيعي. يؤكد هذا المعيار على البناء القوي مع متطلبات محددة لما يلي:

• أنواع المضخات المعلقة (OH)، والمحامل البينية (BB)، والمعلقة رأسيًا (VS).
• الحد الأدنى لعمر التحمل 25000 ساعة (3 سنوات) في الظروف المقدرة
• يتم تصنيف أغلفة الفولاذ أو السبائك المصبوبة بحد أدنى 50 رطل لكل بوصة مربعة أعلى من الحد الأقصى لضغط العمل المسموح به
• أبعاد غرفة ختم العمود تستوعب الأختام الميكانيكية API 682

مواصفات ANSI/ASME B73.1 معالجة مضخات الشفط الأفقية للتطبيقات الكيميائية، مع التركيز على:

• إمكانية تبادل الأبعاد بين الشركات المصنعة
• تصميمات قابلة للسحب للخلف تتيح إزالة الدوار دون إزعاج الأنابيب
• قدرات تعديل الختم الخارجي
• تقتصر معدلات الضغط عادةً على 24 بار (350 رطل لكل بوصة مربعة) و300 درجة مئوية (572 درجة فهرنهايت)

بالنسبة لمنشآت معالجة الهيدروكربونات التي تزيد درجة حرارتها عن 150 درجة مئوية أو الضغوط التي تزيد عن 20 بار، مواصفات مضخة العملية API 610 توفير هوامش السلامة اللازمة وسلامة المواد.

اختيار المواد للوسائط المسببة للتآكل

تتطلب البيئات البتروكيماوية مطابقة دقيقة للمواد لمنع الفشل الكارثي. تشمل مواصفات السبائك الشائعة ما يلي:

• الفولاذ المقاوم للصدأ 316L : معيار للأحماض الخفيفة وبيئات الكلوريد التي تقل عن 50 جزء في المليون
• CD4MCu (ASTM A890 الصف 1B) : الفولاذ المقاوم للصدأ المزدوج الذي يوفر مقاومة فائقة للتنقر (PREN > 33) لخدمات مياه البحر والكلوريد
• هاستيلوي سي-276 : سبائك النيكل والموليبدينوم للأكسدة والحد من البيئات بما في ذلك الكلور الرطب وحمض الكبريتيك
• التيتانيوم الصف 2 : مقاومة استثنائية للتآكل في بيئات الكلوريد، وتقتصر على 315 درجة مئوية كحد أقصى
• 2205/2507 الفولاذ المقاوم للصدأ على الوجهين : بدائل فعالة من حيث التكلفة للسبائك فائقة الأوستنيتي مع PREN 35-40

يجب أن يأخذ اختيار المواد في الاعتبار التوافق الجلفاني عندما تتلامس معادن مختلفة مع سوائل المعالجة في وقت واحد.

تكوينات تصميم مضخة الطرد المركزي

الترتيبات الزائدة مقابل الترتيبات بين المحامل

ال مضخة الطرد المركزي لمصنع الكيماويات يعتمد الاختيار بشكل أساسي على المتطلبات الهيدروليكية وإمكانية الوصول إلى الصيانة.

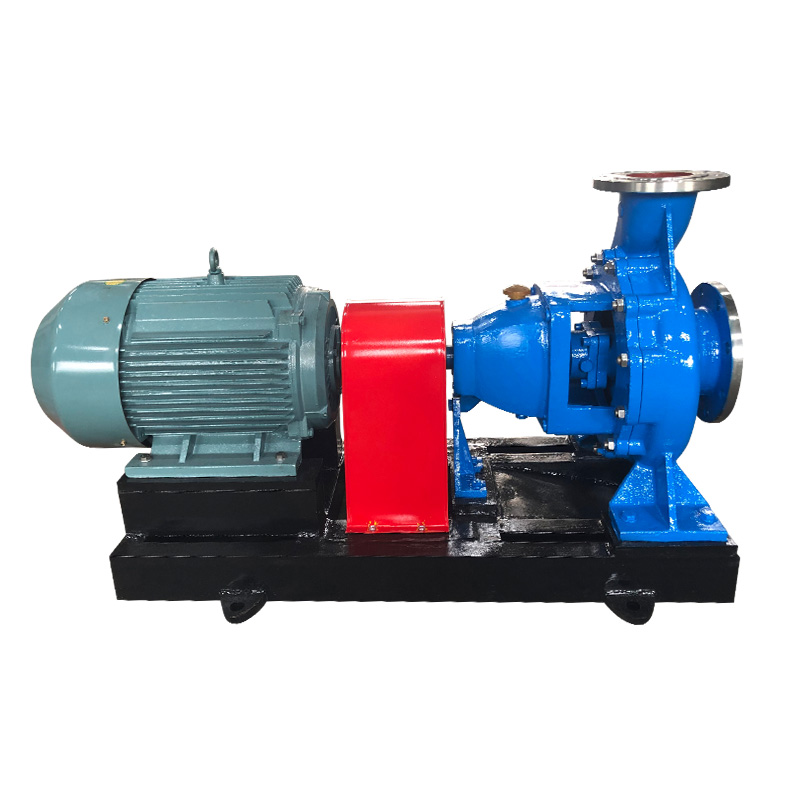

المضخات المعلقة (OH). ضع المكره على نهاية العمود الكابولي خلف المحامل:

• تكوينات أحادية المرحلة لرؤوس تصل إلى 300 متر
• بصمة مدمجة تقلل من متطلبات الأساس
• تصميمات قابلة للسحب للخلف تتيح إزالة الدوار دون إزعاج المحرك أو الأنابيب
• القيود: قيود انحراف العمود بسرعات محددة عالية

المضخات بين المحامل (BB). دعم المكره بين اثنين من المساكن تحمل:

• تكوينات أحادية المرحلة (BB1) أو متعددة المراحل (BB3، BB4، BB5).
• أغلفة مقسمة محوريًا تتيح الفحص دون إزعاج الأنابيب الرئيسية
• قدرة تحميل شعاعية ودفعية أعلى
• مطلوب للتدفقات التي تتجاوز 1000 متر مكعب/ساعة أو الرؤوس التي يزيد ارتفاعها عن 400 متر

تحسين الأداء الهيدروليكي

يحدد اختيار أفضل نقطة كفاءة (BEP) الموثوقية على المدى الطويل. التشغيل بما يتجاوز 80-110% من تدفق أفضل الممارسات البيئية يؤدي إلى:

• الأحمال الدفعية الشعاعية تزيد من تآكل المحامل
• إعادة التدوير تسبب تجويف المكره
• يتجاوز انحراف العمود تفاوتات سطح الختم

ترشد حسابات السرعة المحددة (Ns) اختيار هندسة المكره:

نس = ن × √س / ح^0.75

حيث N = سرعة الدوران (دورة في الدقيقة)، Q = معدل التدفق (م³/ساعة)، H = رأس لكل مرحلة (م)

• Ns 500-1,500: دفاعات شعاعية للتطبيقات ذات الرأس العالي والتدفق المنخفض
• Ns 1,500-5,000: دافعات التدفق المختلط لتطبيقات الرأس المعتدلة
• Ns 5,000-10,000: دافعات التدفق المحوري للخدمات ذات التدفق العالي والمنخفض الرأس

تقنيات الختم والتحكم في الانبعاثات

تكوينات الختم الميكانيكية

تعمل اللوائح البيئية ومتطلبات السلامة على تعزيز حلول الختم المتقدمة مضخة عملية البتروكيماويات التطبيقات.

الأختام الميكانيكية واحدة تناسب الخدمات غير الخطرة وغير السامة مع ترتيبات الأنابيب في الخطة 11 (إعادة التدوير من تفريغ المضخة إلى غرفة الختم) أو الخطة 13 (إعادة التدوير إلى شفط المضخة).

أختام مزدوجة غير مضغوطة (الترتيب 2) توفير احتواء احتياطي للسوائل الخطرة باستخدام الخطة 52 (خزان خارجي مع دوران) أو الخطة 53 أ (سائل الحاجز المضغوط).

الأختام المضغوطة المزدوجة (الترتيب 3) توفر القدرة على عدم إصدار أي انبعاثات للمركبات العضوية المتطايرة (VOCs) والمواد الكيميائية السامة، وذلك باستخدام الخطة 53B (نظام سائل حاجز الدوران) أو الخطة 53C (ضغط مركم المكبس).

تقنية المحرك المغناطيسي

مضخة البتروكيماويات ذات المحرك المغناطيسي تعمل التكوينات على إزالة الأختام الميكانيكية بالكامل من خلال الاقتران المغناطيسي المتزامن:

• قذيفة الاحتواء : Hastelloy C أو هيكل من التيتانيوم يفصل سائل العملية عن الغلاف الجوي
• المواد المغناطيسية : السماريوم والكوبالت (SmCo) لدرجات حرارة تصل إلى 350 درجة مئوية، والنيوديميوم والحديد والبورون (NdFeB) يقتصر على 150 درجة مئوية
• إدي الخسائر الحالية : قذائف الاحتواء المعدنية تولد الحرارة التي تتطلب الدورة الدموية؛ تعمل الأصداف غير المعدنية (السيراميك) على التخلص من الخسائر ولكنها تحد من معدلات الضغط
• تشغيل الحماية الجافة : مطلوب لمنع الفشل الكارثي أثناء التجويف أو التشغيل الجاف

تتراوح كفاءة نقل الطاقة بين 85-95%، مع ظهور الخسائر كتسخين غلاف الاحتواء الذي يتطلب حسابات ارتفاع درجة الحرارة بمقدار 15-30 درجة مئوية.

التطبيقات المتخصصة والظروف القاسية

تصميم عملية درجة حرارة عالية

الشركة المصنعة لمضخة عملية درجة حرارة عالية تعالج القدرات تحديات التمدد الحراري التي تتجاوز 400 درجة مئوية:

• دعم خط الوسط : يحافظ على المحاذاة أثناء النمو الحراري، وهو أمر إلزامي فوق 175 درجة مئوية وفقًا لمعيار API 610
• وصلات الأنابيب المرنة : يستوعب أحمال الفوهة دون نقل قوى زائدة إلى غلاف المضخة
• سترات التبريد : حافظ على درجات حرارة مبيت التحمل أقل من 80 درجة مئوية عند التعامل مع السوائل التي تزيد درجة حرارتها عن 300 درجة مئوية
• إجراءات المحاذاة الساخنة : تحقق من محاذاة أداة التوصيل عند درجة حرارة التشغيل بعد المحاذاة الباردة الأولية

الrmal gradient management prevents distortion of critical seal chamber and bearing housing geometries.

المعالجة المبردة والمتعددة المراحل

تتطلب خدمات الغاز الطبيعي المسال والخدمات الكيميائية المبردة ما يلي:

• تصاميم غطاء محرك السيارة الموسعة : عزل سائل العملية الباردة عن محامل وأختام درجة الحرارة المحيطة
• التحقق من هشاشة المواد : اختبار تأثير شاربي عند الحد الأدنى من درجات حرارة التصميم
• الدفاعات التعامل مع الغاز : تصميمات محفزة متخصصة أو دافعات مفتوحة لإدارة أجزاء حجم الغاز بنسبة 15-30%

استراتيجيات الصيانة وإدارة المكونات

تنفيذ الصيانة التنبؤية

تعمل تقنيات مراقبة الحالة على تمديد متوسط الوقت بين عمليات الإصلاح (MTBR) للحالات الحرجة مضخة عملية البتروكيماويات الأصول:

• تحليل الاهتزازات : حدود السرعة ISO 10816 (4.5 مم/ث للمضخات الكبيرة، 7.1 مم/ث للوحدات الأصغر) تكتشف تدهور المحمل وعدم توازن المكره
• مراقبة ضغط غرفة الختم/درجة الحرارة : الكشف المبكر عن تآكل وجه الختم أو انسداد خط التدفق
• تحليل التوقيع الحالي : يحدد انحراف نقطة تشغيل المضخة عن أفضل الممارسات البيئية من خلال اختلافات حمل المحرك
• التصوير الحراري بالأشعة تحت الحمراء : يحدد موقع تحمل ارتفاع درجة الحرارة وفشل التشحيم

مخزون قطع الغيار وقابلية التبادل

قطع غيار المضخات الكيميائية ANSI الاستفادة من توحيد الأبعاد الذي يتيح الشراء متعدد المصادر:

• قطع الغيار الحرجة : العمود، المحامل، الختم الميكانيكي، حلقات تآكل الغلاف، المكره (مدة زمنية تتراوح من 12 إلى 18 شهرًا للسبائك الخاصة)
• قطع الغيار الموصى بها : الحشيات، الحلقات الدائرية، وجوه الختم، عناصر التوصيل
• قطع غيار رأس المال : مجموعة كاملة من الدوار، غلاف للخدمات عالية القيمة

تتطلب مضخات API 610 مكونات خاصة بالشركة المصنعة بسبب الهندسة المخصصة، مما يستلزم علاقات طويلة الأمد مع الموردين واتفاقيات شاملة لقطع الغيار.

المشتريات وتقييم البائعين

معايير تقييم العطاءات الفنية

التقييم الشامل للموردين مضخة الطرد المركزي لمصنع الكيماويات المشتريات تشمل:

• التحقق الهيدروليكي : اختبار الأداء المعتمد وفقًا لمعيار ISO 9906 الصف 1 أو 2، بما في ذلك التحقق من NPSH وقياس الاهتزاز
• شهادة المواد : تقارير اختبار مطحنة (MTRs) مع التركيب الكيميائي والخواص الميكانيكية، وتحديد المواد الإيجابية (PMI) للسبائك الهامة
• إدارة الجودة : شهادة ISO 9001، ومؤهلات اللحام وفقًا للقسم التاسع من ASME، وإجراءات الاقتراب من الموت (التصوير الشعاعي، والموجات فوق الصوتية، واختراق الصبغة)
• التوثيق : أوراق بيانات API 610، منحنيات الأداء، الرسومات المقطعية، أدلة الصيانة، قوائم قطع الغيار

تحليل تكلفة دورة الحياة

تعطي حسابات التكلفة الإجمالية للملكية الأولوية لاستهلاك الطاقة وصيانتها على النفقات الرأسمالية الأولية:

LCC = الطاقة C_ الأولية C_ الصيانة C_ فقدان_ الإنتاج - C_ المتبقي

تمثل تكاليف الطاقة عادةً 75-85% من إجمالي تكاليف دورة الحياة للمضخات التي تعمل بشكل مستمر. إن ضمانات الكفاءة مع أحكام التعويضات المقطوعة (عادة 0.5-1.0٪ عقوبات نقص الكفاءة) تحمي مصالح المشتريات.

ملف الشركة: شركة جيانغسو هوانيو للمواد الكيميائية الجديدة المحدودة

تأسست شركة Jiangsu Huanyu Chemical New Materials Co., Ltd. في عام 1987، وتعمل كشركة مصنعة متخصصة في قطاع المضخات الصناعية، وتوظف أكثر من 100 موظف فني وإنتاج. تقوم الشركة بدمج قدرات تصنيع الآلات والمعالجة الحرارية والعمل البارد وقدرات صب الاستثمار ضمن إطار إنتاج موحد.

ال product portfolio encompasses more than ten series of chemical pumps with over 300 specifications, manufactured from diverse alloy materials including 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titanium, and 2520 stainless steels. Primary product lines include single-stage single-suction chemical centrifugal pumps, liquid pumps, forced circulation pumps, fluorine plastic centrifugal pumps, مضخة البتروكيماويات ذات محرك مغناطيسي الوحدات والمضخات ذاتية التحضير ومضخات الأنابيب.

الse product configurations address varied process conditions and media characteristics across chemical processing, petroleum refining, metallurgical operations, chemical fiber production, and electric power generation sectors. Export markets include Laos, Thailand, Tanzania, Malaysia, and Russia, supporting international industrial infrastructure development.

تقع المنشأة على نهر اليانغتسى بالقرب من جسر نهر جيانغين اليانغتسى، وتحتفظ بمزايا لوجستية استراتيجية للتوزيع المحلي والدولي.

الأسئلة المتداولة (الأسئلة الشائعة)

ما الذي يميز API 610 عن معايير المضخات ANSI في تطبيقات البتروكيماويات؟

مواصفات مضخة العملية API 610 فرض بناء أثقل، ومعدلات ضغط أعلى (تصل إلى 200 بار مقابل 24 بار)، ومتطلبات مواد محددة لخدمات التكرير. يتطلب API 610 الحد الأدنى من البناء من الفولاذ المصبوب، وتصميم العمود الصلب بنسب L3/D4 أقل من 60، وغرف ختم ذات أبعاد للأختام الميكانيكية API 682. تؤكد مضخات ANSI على قابلية تبديل الأبعاد وتصميمات السحب للخلف للخدمات الكيميائية العامة عند الضغوط المنخفضة. بالنسبة للهيدروكربونات التي تزيد درجة حرارتها عن 150 درجة مئوية أو الخدمات السامة، يكون الامتثال لـ API 610 إلزاميًا عادةً.

متى يجب تحديد مضخات الدفع المغناطيسي بدلاً من المضخات التقليدية المختومة؟

مضخة البتروكيماويات ذات المحرك المغناطيسي تتم الإشارة إلى الاختيار بالنسبة لمتطلبات الانبعاثات الصفرية، أو السوائل السامة أو المسببة للسرطان (البنزين، كبريتيد الهيدروجين)، أو سوائل المعالجة باهظة الثمن حيث يمثل التسرب خسارة اقتصادية، أو خدمات التفريغ حيث يلوث دخول الهواء المنتج. تشمل القيود الكفاءة بنسبة 85-95% (مقابل 95-98% للمضخات التقليدية)، وقيود درجة الحرارة بناءً على اختيار المواد المغناطيسية (150 درجة مئوية لـ NdFeB، و350 درجة مئوية لـ SmCo)، ووضع الفشل الكارثي في ​​حالة التشغيل الجاف. تكاليف رأس المال الأولية تزيد بنسبة 30-50% عن البدائل المختومة، وهو ما يبرره إزالة صيانة الختم والامتثال البيئي.

كيف يمكنني اختيار المواد للبيئات البتروكيماوية عالية الكلور؟

يتطلب اختيار المواد حساب العدد المكافئ لمقاومة التنقر (PREN = %Cr 3.3×%Mo 16×%N). بالنسبة لتركيزات الكلوريد التي تقل عن 1000 جزء في المليون عند درجات حرارة أقل من 60 درجة مئوية، يكفي 316 لتر (PREN ~24). تتطلب الكلوريدات المعتدلة (1000-10000 جزء في المليون) 2205 ثنائيًا (PREN 35) أو 904 لترًا فائق الأوستنيتي (PREN 34). تتطلب البيئات القاسية التي تتجاوز 10000 جزء في المليون من الكلوريد أو درجات الحرارة الأعلى من 100 درجة مئوية 2507 دوبلكس (PREN 40)، أو Hastelloy C-276 (PREN 65)، أو التيتانيوم. الشركة المصنعة لمضخة عملية درجة حرارة عالية يجب أن تتحقق الوثائق من مقاومة المكونات المزدوجة المصنوعة من الفولاذ المقاوم للصدأ في التجميعات الدوارة.

ما هي فترات الصيانة المتوقعة لمضخات البتروكيماويات المحددة بشكل صحيح؟

يمكن تحقيق متوسط ​​الوقت بين أهداف الإصلاح (MTBR) البالغ 48-60 شهرًا من خلال المواصفات والتشغيل المناسبين. تشمل العوامل الحاسمة التشغيل ضمن 80-110% من أفضل نقطة كفاءة، والحفاظ على هوامش NPSH أعلى من 1.5 متر (أو NPSHA > 1.3×NPSHR)، ومراقبة سرعات الاهتزاز وفقًا لمعيار ISO 10816، وتنفيذ أنظمة دعم الختم المتوافقة مع API 682. قطع غيار المضخات الكيميائية ANSI يؤدي التوافر والتوحيد إلى تقليل أوقات الإصلاح إلى 8-24 ساعة مقابل 48-72 ساعة لوحدات API 610 المخصصة. الصيانة التنبؤية باستخدام تحليل الاهتزاز والتصوير الحراري تمنع حدوث أعطال كارثية.

كيف يمكنني التحقق من ضمانات كفاءة المضخة أثناء الشراء؟

يتطلب اختبار الأداء المشهود وفقًا لمعيار ISO 9906 من الدرجة 1 (دقة أعلى) أو الدرجة 2 (القبول القياسي) في منشأة الشركة المصنعة. يجب أن يغطي الاختبار نطاق التشغيل الكامل من إيقاف التشغيل إلى نفاد التيار، والتحقق من الرأس والتدفق والطاقة ومتطلبات NPSH ومستويات الاهتزاز. تتضمن التفاوتات المقبولة وفقًا لمعيار API 610 ما يلي: الرأس ±3% عند أفضل الممارسات البيئية، والكفاءة 0% التسامح السلبي (بدون تخفيض من الضمان)، وNPSHR 0% (بدون زيادة من الضمان). تضمين بنود التعويضات المقطوعة التي تحدد 0.5-1.0% من سعر المضخة لكل 1% من نقص الكفاءة. ل مضخة الطرد المركزي لمصنع الكيماويات تتطلب التطبيقات كفاءة توصيل الأسلاك بالمياه بما في ذلك خسائر المحرك ونقل الحركة للحصول على توقعات دقيقة لتكلفة التشغيل.
