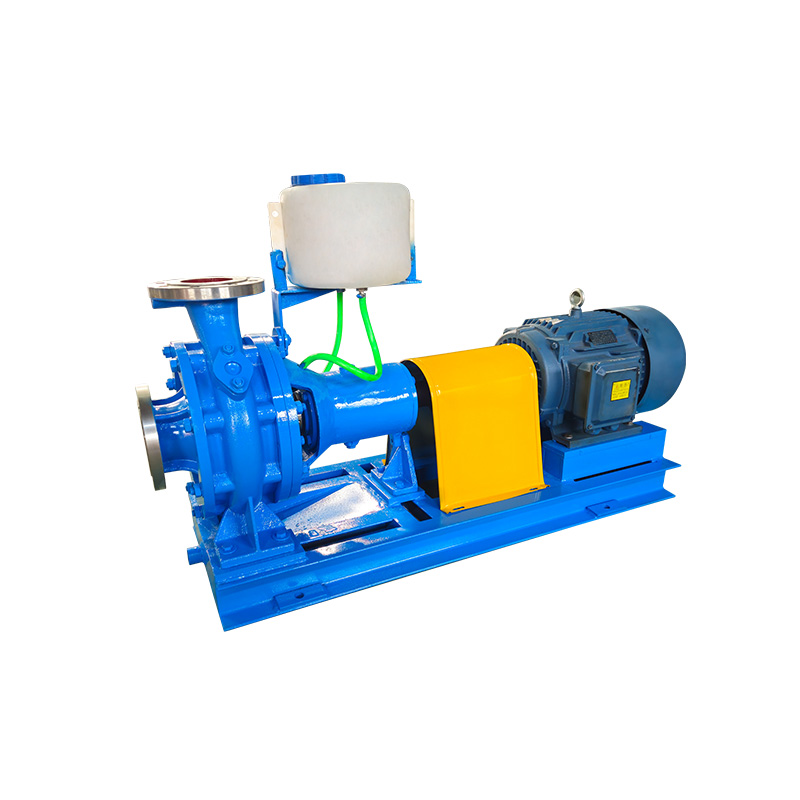

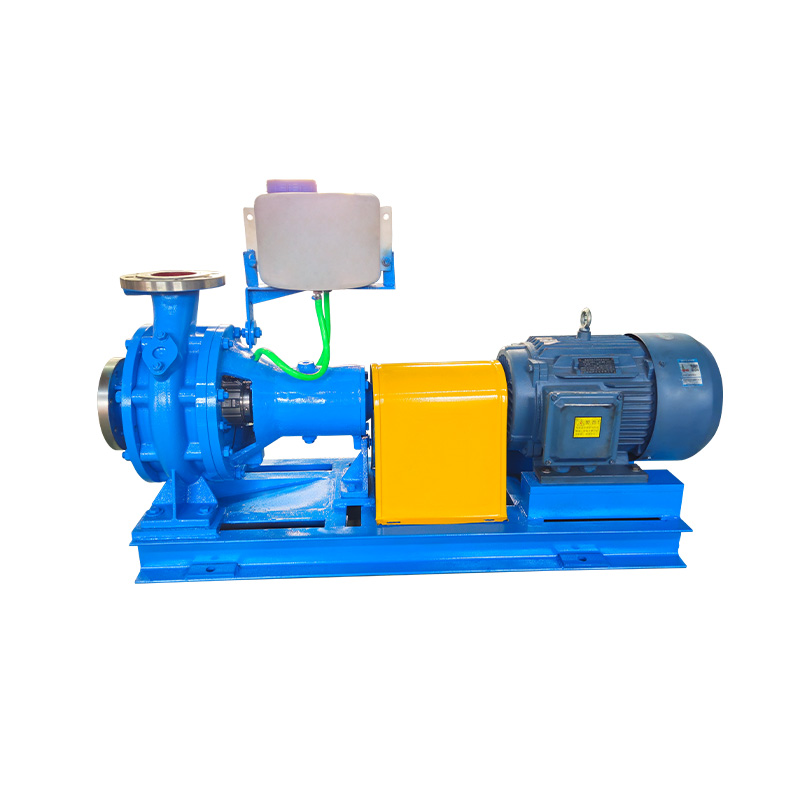

منظر خارجية للنبات ، تم تطوير النموذج الهيدروليكي لهذه السلسلة من المضخات بعناية. يحتوي المكره للمضخة على مساحة نقل كبيرة ، مما يجعلها مناسبة بشكل خاص لنقل السوائل التي تحتوي على المواد الصلبة.
المضخة مناسبة بشكل خاص لنقل السوائل التي تحتوي على المواد الصلبة. ليس من السهل تسد مضخة المسمار المناسبة بحيث يمكن تحسين كفاءة العمل لتحقيق وفورات الطاقة وزيادة كفاءة المضخة.
تم تحسين كفاءة العمل لتحقيق الغرض من توفير الطاقة وزيادة الإنتاج.
يتبنى ختم العمود لمضخة المسمار ختمًا ميكانيكيًا ، وإذا لزم الأمر ، فإنه يعتمد تدابير تبريد مناسبة للختم الميكانيكي أو الدفع الإضافي لختم طاقة المكره ، مما يجعل ختم العمود يتبنى ختمًا ميكانيكيًا.
إذا لزم الأمر ، يتم اعتماد تدابير تبريد الختم الميكانيكية المناسبة أو ختم طاقة المكره الإضافي لجعل ختم العمود أكثر موثوقية. تم تصميم الحد الأقصى لضغط العمل للمضخة وفقًا لـ 1.6mpa.
يمكن أيضًا اختيار التصميم القياسي لهذه السلسلة من المضخات لمس الأجزاء السائلة ، والأجزاء المأخوذة من الحديد الزهر ، والفولاذ المصبوب ، و 304 ، 2205 ، TA2 ، وما إلى ذلك ، وفقًا لظروف محددة.
وفقًا للوضع المحدد ، فإن المادة ورمزها تتوافق مع أحكام معيار GB2100-80 ، ويمكن اعتبار المادة التي لا تحتوي على رمز محدد كمواد للدولة.
بالنسبة للمواد التي لا تحتوي على رمز محدد ، يمكن أن تأخذ رمز المواد المشترك الدولي أو رمز المواد المعترف به المحلي.
المضخة الحلزونية من نوع HLX هي من المكره الحلزوني المفتوح ، والتي يمكن تصميمها في نوعين: Vane و Double Vane. أعزب
يمكن استخدام أحادي vane للمواد التي تحتوي على معدل كسر المواد الصلبة منخفضة ، مثل زلية الأسماك ؛ التوازن المزدوج فين أفضل ، يمكن استخدامه لمياه الصرف الصحي والحمأة والخلط والنقل.
يمكن استخدامها لمياه الصرف الصحي ، الحمأة ، التعكر ، إلخ ؛ يمكن أيضًا استخدامها في صناعة المواد الغذائية ، مثل الشراب والدبس وما إلى ذلك. محدد مثل.
تعليق كبير للجسيمات ، مياه الصرف الصحي المحلية ، الأعلاف ، الزيت المعاد تدوير
الطعام ، الحساء ، السكر ، الكافيتريا مياه الصرف الصحي ، سائل رماد الفحم ، ملاط ملاط الجير ، مياه الصرف الصحي ، حمأة السوائل ، الحصى ،
كاولين الملاط ، إلخ.
مزايا المضخة.
1. قوة القص الصغيرة ، تقليل سحق المواد السائبة.
2. نقل المواد الصلبة الكبيرة القطر.
3. قيمة NPSH منخفضة ، يقلل من تلف التجويف.
4. نقل الألياف الطويلة السائل ، غير المتجول ، أداء جيد.
5. تقليل ظاهرة الرغوة.
6. Vapor-Liquid سائل مختلط.
| نموذج | تدفق | headlift | سرعة الدوران | الحد الأقصى لحجم الجسيمات | NPSHR | كفاءة |
| M3/H. | م | ص/دقيقة | مم | م | ٪ | |
| 80HLX-50-A | 15-26 | 22-18 | 2900 | 20 | 1.2 | 45 |
| 80HLX-50-B | 15-26 | 34-30 | 2900 | 20 | 1.2 | 47 |
| 80HLX-50-C | 15-26 | 52-48 | 2900 | 20 | 1.2 | 47 |
| 100HLX-80-A | 35-60 | 22-18 | 2900 | 28 | 1.0 | 47 |
| 100HLX-8O-B | 35-60 | 34-30 | 2900 | 28 | 1.0 | 47 |
| 100HLX-80-C | 35-60 | 52-48 | 2900 | 28 | 1.0 | 47 |
| 100HLX100-A | 45-80 | 24-20 | 1450 | 32 | 0.7 | 47 |
| 100HLX100-B | 45-80 | 34-30 | 1450 | 32 | 0.7 | 50 |
| 200HLX-150-A | 70-120 | 22-18 | 1450 | 40 | 0.7 | 52 |
| 250HLX-200-A | 210-360 | 22-18 | 1450 | 72 | 0.7 | 52 |
| 300HLX-250-A | 350-600 | 15-9 | 1450 | 100 | 0.7 | 52 |
| 350HLX-300-A | 560-960 | 15-9 | 980 | 115 | 0.5 | 60 |
| 400HLX-350-A | 840-1440 | 15-9 | 980 | 140 | 0.5 | 60 |
| 450HLX- 400-A | 1260-2160 | 15-9 | 980 | 160 | 0.5 | 60 |
